สวิตซ์ประตูอัตโนมัติ สำหรับประตูอัตโนมัติมีการออกแบบให้สามารถรองรับการต่อพ่วงกับอุปกรณ์ต่างๆ ภายนอกได้เช่น รีโมท(Remote control), เครื่องอ่านบัตร RFID (RFID Card reader) , สวิตซ์ (Push button) , ระบบ fire alarm โดยเราจะมาเจาะลึกถึงสวิตซ์ (Push button) ซึ่งถือเป็นส่วนประกอบหลักในการดำเนินการให้ประตูอัตโนมัติ ใช้งานได้อย่างมีประสิทธิภาพ
โดยสวิตช์เป็นการ ใช้งานควบคุมมอเตอรไฟฟ้า การควบคุมมอเตอร์ไฟฟ้านั้นมีอุปกรณ์ที่ใช้ในการควบคุมมอเตอร์มากมาย ซึ่งต้องเลือกให้เหมาะสมกับงานในการควบคุมอุปกรณ์ การควบคุมที่สำคัญเป็นพื้นฐานหลัง เช่น สวิตช์ปุ่มกด แมคเนติคคอนแทคเตอร์ ตลอดจนอุปกรณ์ป้องกันอันตรายต่างๆ
Push button Switch ของ ประตูอัตโนมัติ สามารถแบ่งได้ 2 ประเภท
- แบบกดติดปล่อยดับ Momentary
- แบบกดค้าง Maintained
หลักการทำงานของ Push button Switch ของประตูอัตโนมัติ
– แบบ Momentary เมื่อมีการกด Push button Switch หน้าสัมผัสทั้งคู่ดังกล่าวจะเปลี่ยนสถานะ จากNO เป็น NC และจาก NC จะเป็น NO แต่เมื่อปล่อยเมื่อออกจาก Push button Switch หน้าสัมผัสทั้งคู่จะกลับสู้สภาวะปกติในตำแหน่งเดิม ซึ่งมีแรงผลักดันจากสปริง เพื่อคอยผลักดันให้Push button Switchเข้าสู่สภาวะปกติ
– แบบ Maintained เมื่อมีการกด Push button Switch หน้าสัมผัสทั้งคู่ดังกล่าวจะเปลี่ยนสถานะ จากNO เป็น NC และจาก NC จะเป็น NO แต่เมื่อปล่อยเมื่อออกจาก Push button Switch หน้าสัมผัสทั้งคู่จะถูกล็อคไว้โดยกลไกลของสวิตซ์ ซึ่งสามารถกลับสู่สภาวะปกติในตำแหน่งเดิมได้โดยโดยกด Push button Switch อีกครั้งทำให้คลายล็อค มีแรงผลักดันจากสปริง เพื่อคอยผลักดันให้Push button Switchเข้าสู่สภาวะปกติ
โครงสร้างของสวิตช์ ของประตูอัตโนมัติปุ่มกดสามารถแยกได้เป็น
- ปุ่มกดทำด้วยโลหะหรือพลาสติกซึ่งจะมีหลายหลายสีให้เลือกใช้งาน
- ฐานยึดระหว่างปุ่มกดและตัวล็อคหน้าสัมผัส โดนจะมีเกลียวที่ฐานเพื่อไว้สำหรับยึดอุปกรณ์กับชิ้นงานด้วย
- ชุดกลไกหน้าสัมผัส NO และ NC
- ยางรองระหว่างฐานยึดกับอุปกรณ์ที่จะยึด

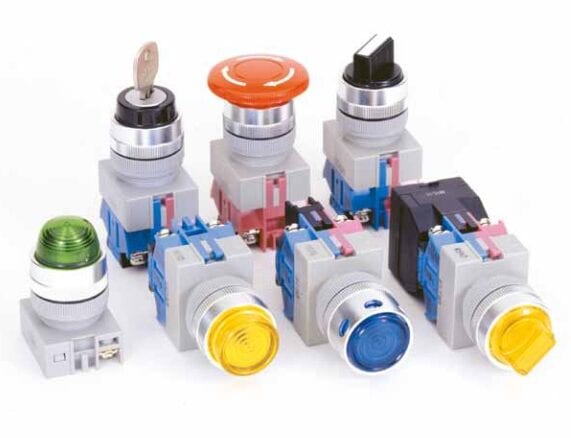

ชนิดของสวิตช์ ของประตูอัตโนมัติ
- สวิตช์ปุ่มกด (Push Button Switch)

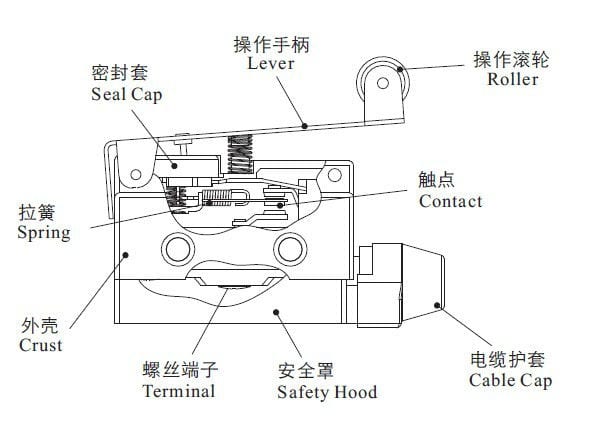

- สวิตช์จำกัดระยะ (Limit switch)
- สวิตช์โยก (drum switch)
- โซลีนอยด์วาล์ว (Solenoid valve)
- สวิตช์ควบคุมการไหล (Flow switch)
- สวิตช์เลือก (Selector switch )
- สวิตซ์ความดัน (Preessure Switch)
