โดยทั่วไป ประตูอัตโนมัติ จะมีโครงสร้างหลักใหญ่ คือ ประตูสามารถทำเป็นประตูอัตโนมัติได้ทั้งประตูกระจก อลูมิเนียม หรือประตูไม้(ขึ้นกับน้ำหนัก) ซึ่งจะประกอบไปด้วย เซนเซอร์ตรวจจับคน , เซนเซอร์กันหนีบ , ชุดรางประตูอัตโนมัติ และ อุปกรณ์ควบคุมการเปิด-ปิดอื่น ๆ
- เซนเซอร์ตรวจจับคน คือ อุปกรณ์ที่ใช้ตรวจจับคนเพื่อใช้ในการเปิดประตูอัตโนมัติ
- เซนเซอร์กันหนีบ คืออุปกรณ์ที่จะใช้ตรวจจับคนในการปิดประตูอัตโนมัติ เพื่อป้องกันการหนีบ

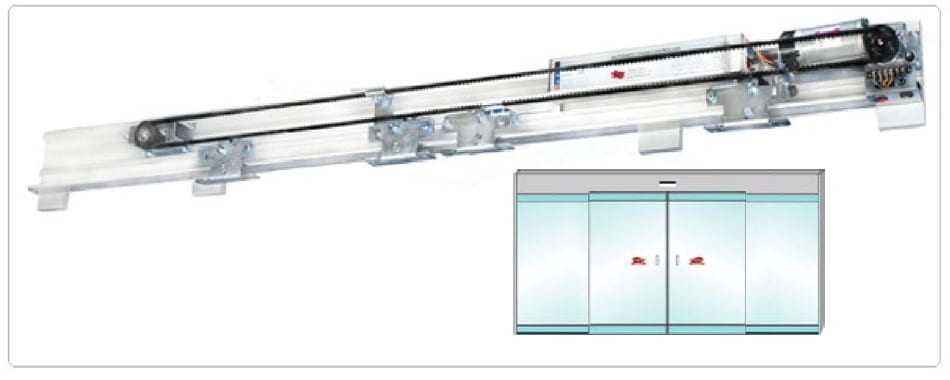

- ชุดรางประตูอัตโนมัติ โดยส่วนใหญ่ในชุดจะประกอบด้วยรางเลื่อนซึ่งภายในมีตัวควบคุม มอเตอร์ไฟฟ้า ชุดขับเคลื่อน
- อุปกรณ์ควบคุมการเปิด-ปิดอื่น ๆ อาจจะเป็นสวิตซ์ เครื่องอ่านบัตร เครื่องอ่านลายนิ้วมือ รีโมท โดยเราอาจใช้อุปกรณ์เหล่านี้ในการช่วยเพิ่มความสามารถของประตูอัตโนมัติ ให้ตรวจสอบความปลอดภัย

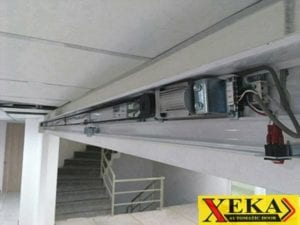

แต่อย่างไรก็ดีหนึ่งในโครงสร้างของประตูอัตโนมัติที่สำคัญ ที่จะให้ประตูทำงานขับเคลื่อนได้อย่างสะดวก คือ ชุดรางประตู โดยส่วนประกอบของชุดราง ชุดราง 1 ชุด
- รางชุดแม่เหล็กยาว 1.8 เมตร 1 ชุด
- Control unit 1 ชุด
- อุปกรณ์จับยึด 1 ชุด
- ปุ่มกดสั่งงาน 2 อัน
คุณสมบัติของ ชุดรางประตูอัตโนมัติ
- สามารถปรับเปลี่ยนความเร็วในการสวิงเปิดและปิดประตูได้
- สามารถปรับเปลี่ยนเวลาในการเปิดค้างได้ตั้งแต่ 1 – 5 วินาที
- รองรับบานประตูกว้างถึง 70 ซม.
- ระบบความปลอดภัย ขณะที่ประตูกำลังปิด ระบบความปลอดภัยจะทำงาน และเมื่อมีการชนกับวัตถุประตูจะถอยกลับ และจะปิดใหม่ด้วยความเร็วที่ลดลง สำหรับกรณีไฟดับ สามารถเปิด-ปิดเองได้ด้วยมือ เช่นเดียวกับประตูเลื่อนทั่วไป

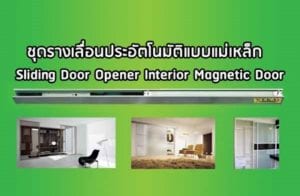

- ประตูอัตโนมัติแบบแม่เหล็ก ประตูเลื่อนแบบแม่เหล็ก,ประตูเลื่อนแม่เหล็ก,ประตูเลื่อนบิ้วอิน,ประตูกระจกอัตโนมัติบานเดี่ยว สามารถนำไปใช้ใน ตู้แสดง ตู้เสื้อผ้า หน้าต่าง-ประตูห้องต่างๆ ภายในบ้าน อาคารสำนักงาน ห้องประชุม โรงพยาบาล ห้องน้ำ
ความสามารถการทำงานของชุดรางประตูอัตโนมัติ
1.ออกแบบให้สามารถรองรับการต่อพ่วงกับอุปกรณ์ต่างๆ ภายนอกได้เช่น รีโมท(Remote control) เครื่องอ่านบัตร RFID (RFID Card reader) สวิตซ์ (Push button) ระบบ fire alarm
2.ระบบความปลอดภัย Safety ของ ประตูเลื่อนอัตโนมัติ Auto door
– ได้ออกแบบโดยคำนึงถึงความปลอดภัยของผู้ใช้เป็นสำคัญ หากมีสิ่งกีดขวาง ประตูเลื่อนอัตโนมัติจะถอยหลัง เพื่อเริ่มหาระยะการปิดใหม่
– กรณีที่ไฟฟ้าดับจะถูกออกแบบให้สามารถเปิดประตูออก โดยการเลื่อนประตูเอง ได้อย่างอิสระ หมดความกังวลประตูค้างขณะไฟฟ้าดับ และเมื่อไฟฟ้ามา ประตูจะทำงานได้ตามปกติเช่นเดิม
– สามารถเชื่อมต่อกับเซนเซอร์กันหนีบที่สามารถป้องกันการปิดของประตูหากมีวัตถุค้างอยู่
3.สามารถตั้งโหมดการทำงานในรูปแบบต่างๆได้ดังนี้
– Mode: Always open คือการเปิดประตูอัตโนมัติค้างไว้ตลอด สำหรับการขนของ หรือ การเข้าออก ช่วงเวลาที่คนหนาแน่น
– Mode: half open คือการเปิดประตูอัตโนมัติโดยที่บานประตู จะเลื่อนออก ครึ่งหนึ่งของระยะ เลื่อนปกติ เป็นโหมด การประหยัดพลังงาน
4.ออกแบบมาเพื่อให้สามารถปรับแต่งค่าต่าง ๆ ได้ด้วยตัวเอง คือ
– ทิศทางการเปิด-ปิด สำหรับประตูบานเดี่ยว ว่าจะเปิดซ้าย หรือ ขวา
– ความเร็วในการเปิดประตูเลื่อนอัตโนมัติ
– ความเร็วในการปิดประตูเลื่อนอัตโนมัติ
– ระยะชะลอความเร็ว ขณะที่ประตูเลื่อนอัตโนมัติ เปิด
– ระยะชะลอความเร็ว ขณะที่ประตูเลื่อนอัตโนมัติ ปิด
– ระยะหน่วงเวลา ตอนเปิดประตูเลื่อนอัตโนมัติ ให้ค้างไว้ แล้วค่อยปิด ประตูอัตโนมัติ
– ความเร็วช่วงที่ประตูอัตโนมัติอยู่ในระยะชะลอ
- สามารถต่อร่วมกับอุปกรณ์เสริมดังต่อไปนี้
– Radar Sensor เป็นเซ็นเซอร์ตรวจจับการเคลื่อนไหว
– Infrared Safety Beam Sensor เป็นเซ็นเซอร์ป้องกันประตูหนีบ
– Electric Key Switch เป็นกุลแจสวิตซ์เปิด-ปิดระบบ

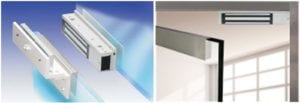

– Electric Lock เป็นล็อคประตูไฟฟ้า
– Acess control อาทิ เครื่องทาบบัตร (RFID Card reader), เครื่องสแกนลายนิ้วมือ (Finger print scan)
